Broche ATC CNC

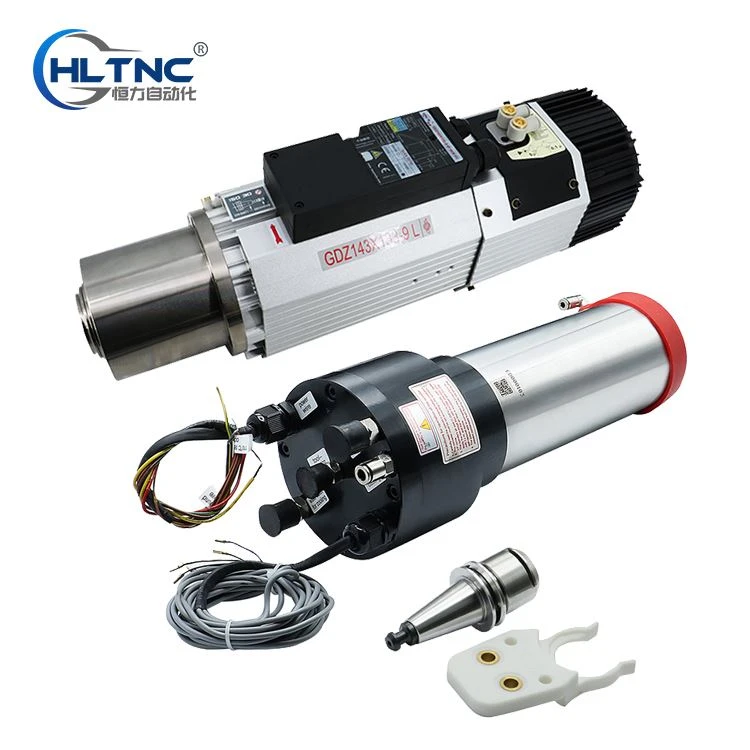

Présentation du produit : Broche ATC

Le système de changement d'outil automatique est abrégé en ATC, broche ATC qui est une partie importante du centre d'usinage. Il réalise l'exigence de changement d'outil de l'usinage continu entre les processus de pièces, c'est-à-dire qu'une fois chaque processus terminé, le nouvel outil utilisé dans le processus suivant est automatiquement remplacé par la broche, ce qui garantit les caractéristiques du processus de la concentration du processus du centre d'usinage, et l'échange d'outils est généralement complété par les actions coordonnées du manipulateur, du magasin d'outils et de la broche de la machine-outil.

Par rapport à la tête de broche de tourelle de la machine-outil CNC avec magasin d'outils et changeur d'outils automatique, puisqu'il n'y a qu'une seule broche dans le boîtier de broche, les composants de la broche ont une rigidité suffisante, de sorte qu'ils peuvent répondre aux exigences de divers usinages de précision. De plus, le magasin d'outils peut stocker un grand nombre d'outils pour le traitement en plusieurs étapes de pièces complexes, ce qui peut améliorer considérablement l'adaptabilité et l'efficacité de traitement des machines-outils à commande numérique. Le système de changement d'outil automatique est particulièrement adapté aux centres d'usinage.

Composition

Le système de changement automatique d'outils se compose généralement d'un magasin d'outils et d'un manipulateur. Le système de changement automatique d'outil de différentes machines-outils peut être différent, ce qui est la partie unique de la machine-outil.

1. Magasin d'outils

Comme son nom l'indique, il s'agit d'un entrepôt pour le stockage des outils, c'est-à-dire que les outils utilisés pour le traitement des pièces sont stockés ici et sont saisis par le robot pendant le traitement. Il existe principalement deux types de magasins d'outils : le magasin à disques et le magasin à chaînes.

(1) Magasin d'outils de type disque La capacité du magasin d'outils est d'environ 30. Si la capacité du magasin d'outils est trop grande, le moment d'inertie du magasin d'outils sera trop grand. Généralement, les centres d'usinage de petite et moyenne taille utilisent davantage de magasins d'outils de type disque.

(2) Le magasin d'outils de type chaîne a une grande capacité, qui peut charger 100 outils ou même plus. Le magasin d'outils de type chaîne a une grande capacité, principalement parce que les pièces de type boîte ont beaucoup de contenu de traitement, et le nombre d'outils utilisés augmente en conséquence.

2. Manipulateur

Il existe différentes formes telles que monobras, double bras, etc., et certains centres d'usinage n'ont même pas de manipulateur, et le changement d'outil est réalisé par le mouvement relatif du magasin d'outils et de la broche

Méthode de changement d'outil

Selon différents principes de réalisation, le changement d'outil automatique comprend le changement d'outil de poste d'outil rotatif, le changement d'outil de tête de broche, le changement d'outil automatique avec magasin d'outils, etc.

Le principe de fonctionnement du porte-outil rotatif est similaire à celui de la table d'indexation, et les anciens et nouveaux outils peuvent être échangés en faisant tourner le porte-outil à un angle fixe.

Lorsque vous changez la méthode de changement d'outil de la tête de broche, placez d'abord l'outil sur chaque tête de broche. Le but du changement d'outil est atteint en remplaçant la tête de broche par la rotation de la tourelle. Ces deux méthodes ont une conception simple, un temps de changement d'outil court et une grande fiabilité. L'inconvénient est que le nombre d'outils réservés est limité, en particulier la rigidité du système de broche qui remplace la tête de broche et la méthode de changement d'outil est médiocre, il ne convient donc qu'aux machines-outils avec peu de processus et de faibles exigences de précision.

Le procédé de changement d'outil automatique avec un magasin d'outils est composé d'un magasin d'outils, d'un système de sélection d'outils, d'un mécanisme d'échange d'outils et d'autres pièces, et la structure est relativement complexe. Bien que cette méthode présente les inconvénients de nombreux processus de changement d'outils et d'une conception et d'une fabrication compliquées, mais en raison de son haut degré d'automatisation, elle est largement utilisée lors du traitement de pièces complexes avec de nombreux processus.

Fonction

(1) Temps de changement d'outil court ;

(2) L'outil a une précision de positionnement répétée élevée;

(3) Stockage d'outils suffisant ;

(4) Le magasin d'outils occupe moins d'espace.

Modèle

Broche ISO20

Broche ISO30

Broche ISO40

Broche BT30

Broche BT40

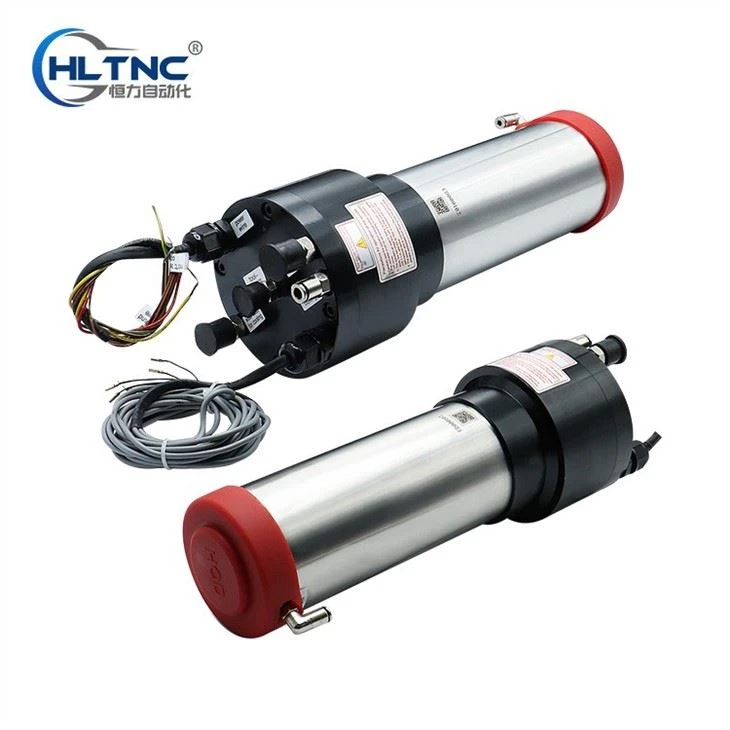

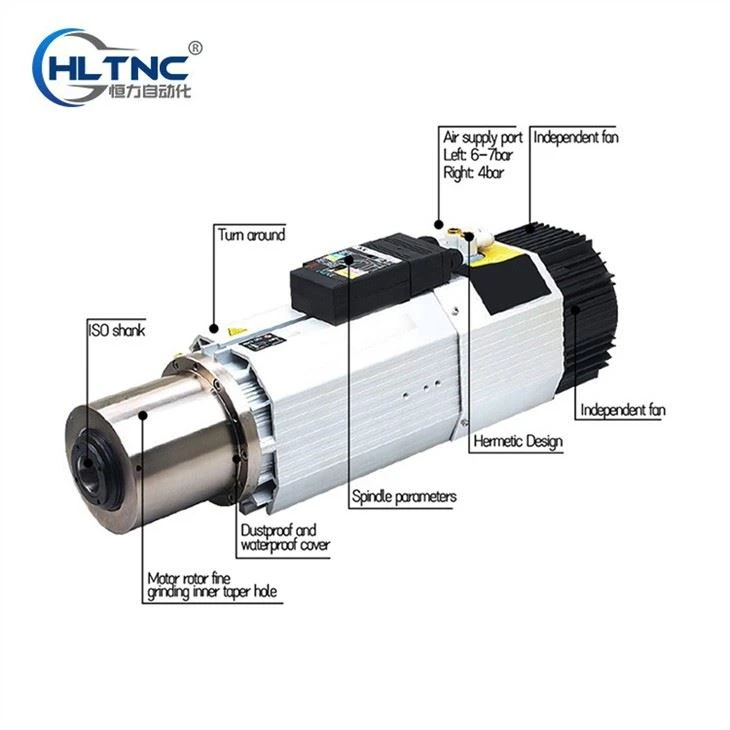

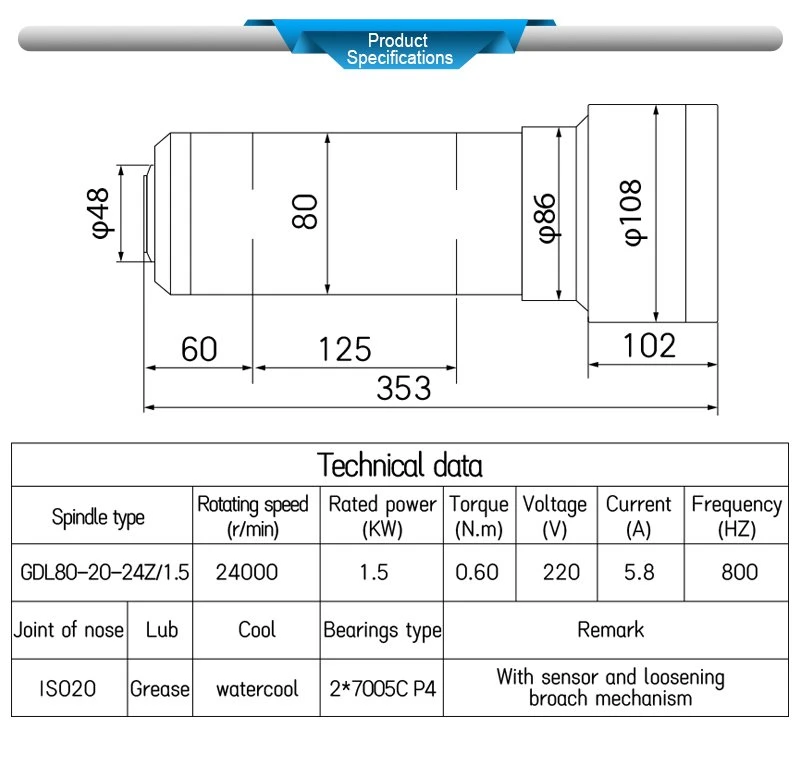

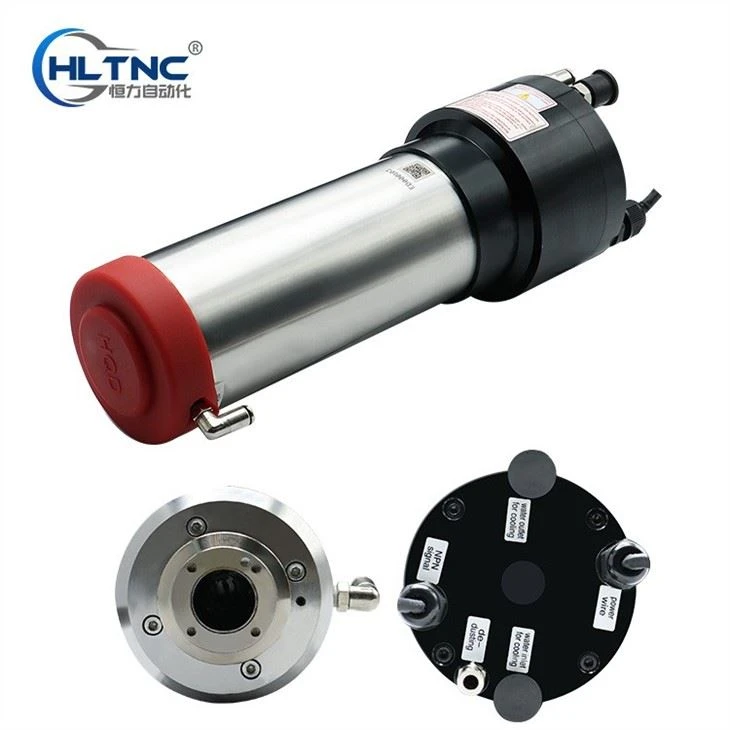

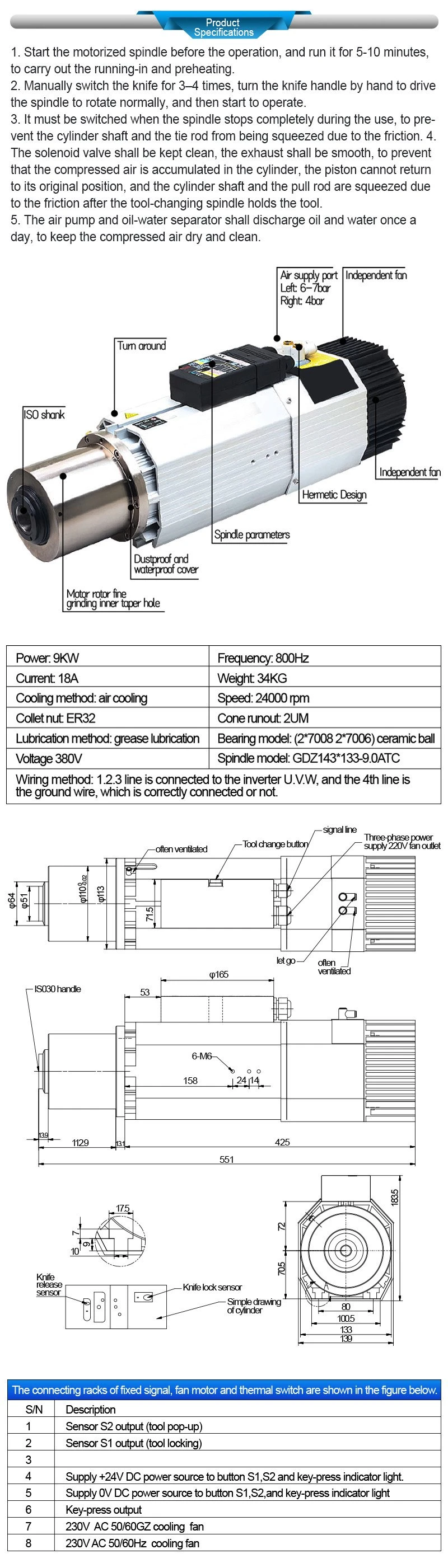

Spécification de produit
