Broche de lame de scie

I.Présentation du produit

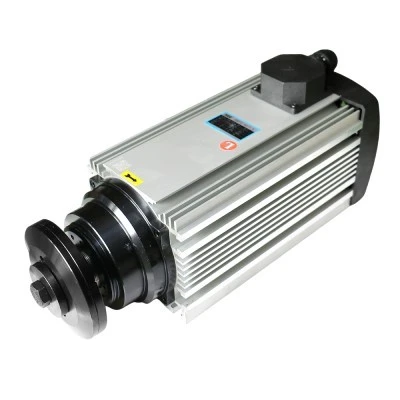

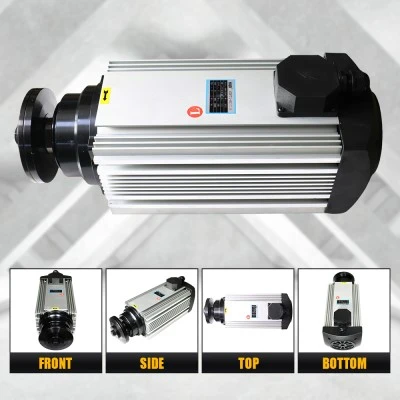

GDF716Z7.5 est une graisse-refroidie par air-lubrifiée à haute vitesse-dédiéeBroche de lame de scie. Adoptant la dissipation thermique par refroidissement par air et la lubrification à la graisse des roulements, il nécessite peu d'entretien. Avec une puissance élevée de 7,5 kW, une vitesse nominale de 6 000 tr/min et une fréquence de 100 Hz, il prend en charge une double tension de 220 V/380 V pour s'adapter à différentes conditions d'alimentation. L'ensemble de la machine présente une durabilité stable et une structure compacte pour une intégration facile de l'équipement.

Il prend en charge la rotation avant et arrière, adopte un montage à fente en T- et d'excellentes performances d'équilibrage dynamique pour une installation simple et un fonctionnement stable. Associée aux mécanismes de coupe de lame de scie pour le traitement de la coupe du bois et des profilés, cette broche doit être utilisée avec un convertisseur de fréquence adapté.

II.Présentation et fonctionnalités du produit

(1)Principe de fonctionnement

Lebroche de lame de scieest une broche moteur à vitesse variable-à haute fréquence-produite parVille de Lishui Hengli Automation Technology Co., LTD. Alimenté par une alimentation à fréquence variable-de 100 Hz en sortie d'un convertisseur de fréquence, il convertit l'énergie électrique en énergie mécanique rotative. L'extrémité de sortie de la broche serre les lames de scie et la rotation à grande vitesse - de la broche motorisée entraîne les lames de scie pour terminer la coupe.

Les roulements sont lubrifiés avec de la graisse et la coque dissipe la chaleur par refroidissement par air. L'ensemble de la broche subit un étalonnage de l'équilibre dynamique avec une structure de clé complète pour garantir une rotation stable à grande vitesse, et les modes de rotation avant et arrière sont disponibles.

(2) Avantages du produit

1. Haute puissance et haute rigidité

La puissance de 7,5 kW et la vitesse constante de 6 000 tr/min fournissent un couple de sciage suffisant pour des surfaces de coupe ultra-lisses. Le corps rigide résiste aux impacts de coupe et supprime les vibrations pour des performances de coupe stables.

2. Compatibilité double tension

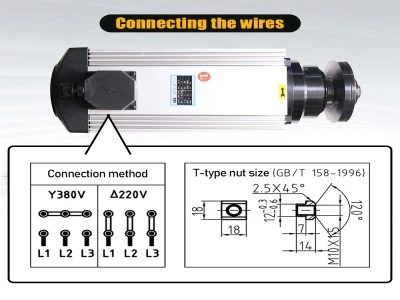

Deux modes de câblage (△220V / Y380V) s'adaptent aux conditions d'alimentation des différentes usines.

3. Faible coût de maintenance

La conception du refroidissement par air élimine les systèmes de circulation de refroidissement par eau ; la lubrification à la graisse des roulements supprime les travaux complexes de maintenance du circuit d’eau.

4.Installation facile

Les fentes en T-au bas de la coque coopèrent avec les écrous en T-normes nationales pour une fixation rapide. L'équilibre dynamique préfini en usine- réduit les vibrations et le bruit de fonctionnement.

5. Correspondance universelle et faible coût de support

Compatible avec les conditions de travail de sciage traditionnelles, facile pour l'assemblage de nouvelles machines et la rénovation d'anciens équipements.

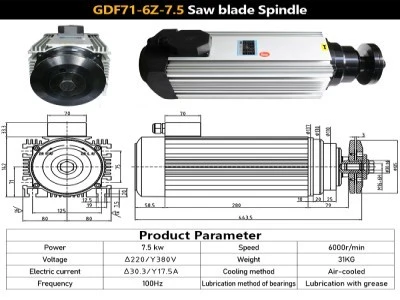

(3) Spécifications et sélection du modèle

Cette broche est adaptée aux conditions de sciage à charge moyenne et lourde-et doit être entraînée par un convertisseur de fréquence de puissance correspondante. Choisissez une connexion en triangle pour une alimentation sur site de 220 V- et une connexion en étoile pour une alimentation de 380 V. L'ensemble de la broche pèse 31 kg, la capacité portante du châssis de l'équipement doit donc être prise en compte lors de la conception du châssis. Il est conçu pour un fonctionnement continu à 6 000 tr/min et ne doit pas fonctionner en survitesse.

III.Pièces et applications correspondantes

(1) Produits de support

Fonction : Equipé de lames de scie pour couper, ébaucher et tailler le bois, les profilés et les plaques en aluminium, adaptées à la rénovation de toutes sortes de machines-outils de coupe et au montage de nouvelles machines.

Il doit être piloté par un convertisseur de fréquence aux spécifications adaptées. Des écrous en T- conformes aux normes nationales sont utilisés pour la fixation de la broche. Des lames de scie de tailles correspondantes peuvent être installées. Le câblage peut adopter une connexion étoile ou triangle en fonction de l'alimentation électrique locale, avec des câbles d'alimentation configurés selon les besoins. Largement applicable aux projets personnalisés d’assemblage de machines de découpe et de rénovation d’équipements.

(2) Scénarios d'application

1. Principalement utilisé pour le travail du bois, le traitement des profilés en aluminium et la rénovation des équipements en plaques. Les clients cibles comprennent des fabricants de machines complètes, de petites usines de transformation, des rénovateurs d'équipements et des -vendeurs de remise à neuf de machines d'occasion.

2. Travail du bois (le plus grand partage d'applications)

Découpe et découpage de panneaux de meubles en panneaux ; coupe du bois, ébavurage des bords et coupe des tenons pour scies à format dans les ateliers européens et américains ; Découpe d'angle à 45 degrés de portes et fenêtres en bois. Les fabricants étrangers de machines à bois achètent en gros pour l'installation de l'équipement d'origine, et une grande quantité de broches est utilisée pour le remplacement des anciennes machines.

3.Traitement de l'aluminium et des métaux non-ferreux

Découpe de profilés de portes et fenêtres en aluminium, de codes d'angle, de matériaux décoratifs en aluminium pour murs-rideaux et de fines feuilles de cuivre. Les clients apprécient le couple et l'équilibre dynamique pour réduire les bavures sur les surfaces de coupe.

4. Panneaux composites et plastiques

Découpe et découpe des bords de panneaux en PVC, acrylique et artificiels, largement adoptés par les usines de publicité et de matériaux de construction.

5.Rénovation et réparation d'équipement

Mise à niveau du moteur et remplacement des anciennes machines, installation de fonctions de sciage supplémentaires sur l'équipement ; les fournisseurs de maintenance et d'intégration achètent la broche + le convertisseur de fréquence sous forme d'ensembles complets.

6. Machines spéciales non-standard

Découpe en ligne sur lignes de production et postes de découpe de lignes de production automatisées.

Non applicable : coupe d'acier épais-pour travaux intensifs. Cette broche convient uniquement à la transformation du bois, de l'aluminium et du plastique.

IV.Certificats et conformité

V. Emballage et logistique

Emballage de caisse en bois Standard d'exportation avec mousse antichoc à l'intérieur pour protéger leBroche de lame de scie. Plusieurs canaux logistiques pour le fret maritime, le fret aérien et la livraison》sont disponibles pour servir les clients étrangers.

VI. Contactez-nous

Fabricant : Lishui City Hengli Automation Technology Co., LTD

Bienvenue aux distributeurs mondiaux de machines, aux usines d'équipement et aux propriétaires d'usines de transformation pour vous renseigner, échantillonner et passer des commandes groupées pour nosBroche de lame de scieet prendre en charge les convertisseurs de fréquence.

E-mail : admin@hengli-hltnc.com

WhatsApp : +86 13884328311

WeChat : 18767839274
