Convertisseur de sac à dos

Convertisseur de fréquence d'alimentation en eau à pression constante de type sac à dos - Le convertisseur à dos est un dispositif de contrôle à fréquence variable à haute efficacité- conçu spécifiquement pour les pompes à eau. Il est installé dans un style sac à dos, ce qui le rend facile à utiliser dans des situations d'espace limité. Convient aux moteurs 0,75-11KW, prenant en charge une alimentation 220V 380V. Stabilise efficacement la pression de l'eau, permet un fonctionnement économe en énergie et réduit l'impact mécanique causé par l'arrêt du démarrage de la pompe. Couramment utilisé dans l'approvisionnement en eau domestique, les petits systèmes industriels ou les scénarios d'approvisionnement en eau temporaire, il présente les caractéristiques d'une utilisation facile et d'un niveau de protection élevé.

Envoyez demande

Présentation du produit

I. Présentation du produit

Développé parVille de Lishui Hengli Automation Technology Co., LTD, ce dispositif de contrôle intelligent est spécialement conçu pour les systèmes d'approvisionnement en eau, dans le but d'obtenir un contrôle stable de la pression de l'eau et un fonctionnement-économe en énergie. Il convient aux besoins d'approvisionnement en eau dans des scénarios tels que les bâtiments résidentiels, les magasins commerciaux et les projets d'ingénierie de petite taille-à-moyenne.

Leconvertisseur de sac à dospeut automatiquement basculer entre les modes de régulation de pression constante et de vitesse. Lorsqu'il est connecté à un capteur de pression, il ajuste avec précision la vitesse du moteur de la pompe à eau pour maintenir une pression d'eau constante. Il prend en charge un réglage précis des paramètres de pression et est équipé de fonctions pratiques telles que le délai de mise en veille et le démarrage anti-grippage de la pompe à eau, évitant ainsi efficacement les pertes au ralenti.

II. Présentation du produit et résumé des fonctionnalités

(1) Principe de fonctionnement fondamental

Le cœur de ce produit est basé sur l'algorithme de contrôle en boucle fermée-PID. Grâce aux terminaux AVI/ACI connectés à des manomètres ou à des transmetteurs de pression à distance, il collecte les signaux de pression en temps réel-du système d'alimentation en eau et les renvoie au contrôleur.

Le contrôleur compare la valeur de retour avec la valeur de pression réglée, ajuste automatiquement la fréquence de sortie et modifie la vitesse du moteur de la pompe à eau pour obtenir une pression d'eau précise et constante. Pendant ce temps, leconvertisseur de sac à dosprend en charge la commutation entre les modes de régulation de pression constante et de vitesse. Lorsqu'il n'y a pas de capteur, il passe automatiquement en mode de régulation de vitesse pour assurer un fonctionnement continu du système, réduisant fondamentalement les fluctuations de pression de l'eau et la consommation d'énergie.

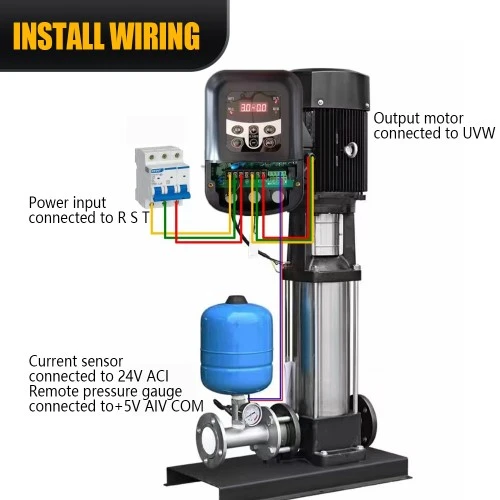

Backpack Converter Principle

(2) Principaux arguments de vente et avantages

Forte adaptabilité : Prend en charge l'alimentation à double tension-(220 V monophasé-via les bornes L1/L2 et 380 V triphasé-via les bornes R/S/T) avec une plage de puissance de 0,75 KW-11 KW. Compatible avec les petits scénarios domestiques et les projets d'ingénierie petits à moyens, aucun équipement d'adaptation supplémentaire n'est requis.

Opération et entretien faciles: Le panneau LED à 5-chiffres affiche intuitivement la fréquence, la pression, les codes d'erreur, etc. Le réglage des paramètres peut être complété via les touches "Menu/Confirmer/Shift", avec une-réinitialisation des touches pour les défauts, permettant au personnel non professionnel de démarrer rapidement.

Protection de sécurité complète: Équipé de multiples protections, notamment le manque d'eau, la déconnexion PID, la surtension, la sous-température, la perte de phase et la surcharge. Combinés à une fonction de suppression des oscillations, les codes d'erreur sont faciles à comprendre, réduisant considérablement le risque de dommages matériels.

Communication et expansion flexibles: Prend en charge la communication RS485, compatible avec le protocole Delta M et le protocole MD380. Il peut réaliser une liaison en ligne de 16 appareils avec un débit en bauds de communication réglable, s'adaptant aux besoins de contrôle à distance des systèmes d'approvisionnement en eau complexes.

(3) Fonctions et recommandations de sélection

1. Fonctions principales

Réglage précis de la pression : Prend en charge la sélection de la plage du capteur de 0,1-60,0 bar, avec une différence de pression de démarrage et une plage de perturbations d'arrêt réglables.

Fonctions d'opération pratiques : Comprend un délai de mise en veille, un démarrage anti-anti-grippage de la pompe à eau, une protection anti-antigel, etc., adaptés à différentes conditions de travail.

Plusieurs méthodes de contrôle: Prend en charge le contrôle du panneau, le contrôle de la communication et le contrôle du terminal. La source de fréquence peut être numérique, analogique ou de communication.

2.Recommandations de sélection

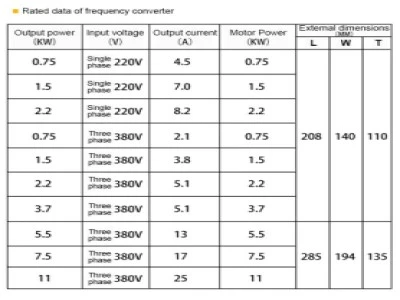

Backpack Converter selection

Scénarios de-flux réduits (ménages/magasins commerciaux) : Choisissez des modèles d'une puissance de 0,75 KW-3,7 KW, associés à une alimentation 220 V et des capteurs de type tension (0-5 V).

Approvisionnement en eau pour les bâtiments/ingénieries-à-moyens : Sélectionnez des modèles d'une puissance de 5,5 KW-11 KW, adoptant une alimentation triphasée de 380 V-et des capteurs de type courant (4-20mA).

Scénarios de liaison multi-pompes- : donnez la priorité aux modèles prenant en charge la fonction en ligne et coopérez avec la communication RS485 pour parvenir à une collaboration multi-appareils, améliorant ainsi la stabilité de l'approvisionnement en eau.

III. Produits et applications pris en charge

(1) Produits de support

Il peut être utilisé avec des-pompes à eau triphasées, des manomètres à distance et des transmetteurs de pression. Lors de la connexion d'équipements périphériques externes tels que des filtres et des réacteurs, il présente une excellente compatibilité et des spécifications de câblage simples, ce qui en fait une solution de contrôle de l'alimentation en eau efficace et stable.

(2) Scénarios d'application

Approvisionnement en eau résidentiel : Convient aux villas, aux maisons individuelles et aux communautés résidentielles petites-à-moyennes, résolvant des problèmes tels que la pression d'eau insuffisante dans les immeubles de grande hauteur-et les fluctuations de la température de l'eau pendant les pics de consommation d'eau. Par exemple, les ménages européens et américains l'utilisent souvent avec des pompes de surpression pour obtenir un approvisionnement en eau stable, et il est également utilisé pour l'irrigation des jardins des villas et la circulation de l'eau des piscines dans certaines régions.

Bâtiments commerciaux et publics: Largement utilisé dans les hôtels, les immeubles de bureaux, les écoles, les hôpitaux et les gymnases pour assurer un approvisionnement en eau continu et stable dans les chambres d'hôtes, les salles de classe, les services et d'autres scénarios. Par exemple, les hôtels d’Asie du Sud-Est l’utilisent pour répondre à la demande en eau pendant les saisons touristiques, tandis que les hôpitaux européens s’appuient sur ses fonctions de protection pour s’adapter aux environnements humides.

Approvisionnement en eau pour l’industrie légère: Convient à l'approvisionnement en eau de traitement dans les industries légères telles que l'alimentation et les boissons, ainsi que les industries pharmaceutiques et chimiques. Par exemple, les usines alimentaires nord-américaines l'utilisent pour contrôler la pression de l'eau lors du transport des matières premières, et les usines pharmaceutiques européennes s'appuient sur son ajustement précis du PID pour garantir un approvisionnement en eau stérile ; il est également utilisé pour augmenter temporairement la pression sur les chantiers de construction afin de répondre aux besoins en eau des travaux de construction.

Environnements extérieurs et spéciaux: Comme l'irrigation des fermes australiennes, l'approvisionnement en eau urbain et rural en Afrique et les chantiers de construction extérieurs au Moyen-Orient. Grâce à ses fonctions résistantes à la pluie (protection IP54/IP55), à la rouille-et à l'antigel-, il fonctionne de manière stable dans des environnements poussiéreux, à haute-température et humides, réduisant ainsi les coûts de maintenance manuelle.
