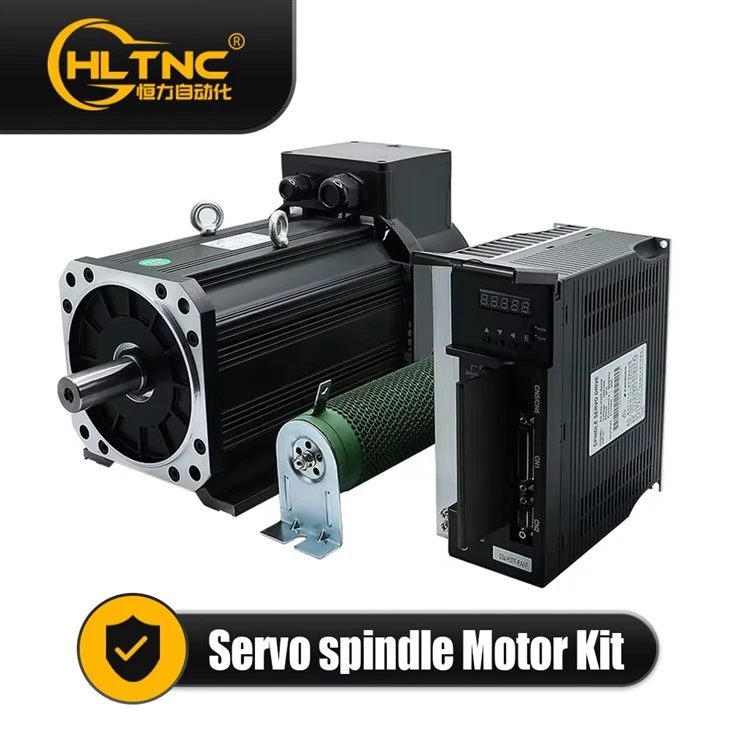

Kit de broche servo S3A

Le kit de servobroche S3A est centré sur le pilote de servobroche AC de la série S3A, associé à des moteurs de broche compatibles. Il est largement utilisé pour l'entraînement de broches dans des équipements tels que les machines-outils CNC et les machines textiles, permettant un triple contrôle précis de la vitesse, de la position et du couple. Il répond aux besoins de traitement industriel tels que le taraudage rigide, le filetage et l'orientation de la broche, tout en prenant également en charge un contrôle complet de haute précision en-boucle fermée-de haute-. Avec une plage de régulation de vitesse de 1 à 30 000 tr/min, il offre une stabilité de vitesse exceptionnelle.

Envoyez demande

Présentation du produit

Le S3A est un servomoteur de broche AC numérique qui adopte des technologies de contrôle entièrement numérique et vectoriel. Il est compatible avec les moteurs allant de 3,7 kW à 37 kW, fonctionne sur une entrée triphasée de 380 V CA et offre une plage de régulation de vitesse de 1 à 30 000 tr/min.

Intégrant le contrôle de la vitesse, de la position et du couple en un seul, il prend en charge plusieurs encodeurs ainsi que des fonctions telles que le taraudage rigide et l'orientation de la broche. Doté d'un contrôle complet de haute précision-en boucle fermée-de haute-, il garantit une fiabilité élevée et une excellente stabilité de vitesse.

Le pilote est compatible avec divers composants de retour de position, des-broches motorisées intégrées, des moteurs de 3,7-37 kW et une alimentation triphasée-AC 380 V, capable d'entraîner à la fois des moteurs de broche et des broches motorisées intégrées.

Avantages principaux

Performances de contrôle supérieures : Adopte des technologies de contrôle numérique et de contrôle vectoriel entièrement-pour un fonctionnement précis et réactif.

Forte capacité de surcharge : Équipé de modules IPM-de qualité industrielle pour gérer efficacement les surtensions soudaines de charge.

Fonctionnement stable : offre d'excellentes performances d'accélération/décélération dynamique et des caractéristiques de vitesse faible-pour une rotation fluide de la broche.

Haute fiabilité: Intègre plusieurs mécanismes de protection contre les surtensions, les surintensités, les surcharges et autres défauts.

Large compatibilité: Prend en charge deux encodeurs et plusieurs types de communication, s'adaptant à diverses configurations industrielles.

Produits correspondants

Type d'accessoire	Modèles/Spécifications compatibles
Moteur de broche	Série MY165, série MY204, etc.
Composant de commentaires	Codeurs photoélectriques incrémentaux, résolveurs, codeurs sinus-cosinus, etc.
Résistance de freinage	Pour S3a-H75 : supérieur ou égal à 30 Ω, supérieur ou égal à 2 000 W (varie selon le modèle de pilote)
Appareil-de niveau supérieur	Systèmes CNC, contrôleurs logiques programmables (PLC)
Module de communication	RS485, CANOpen, etc.

Spécifications des paramètres

Approprié Modèles de conduite	Broche Modèles de moteurs	Noté puissance (KW)	Noté courant (A)	Noté couple (Nm)	Vitesse nominale Vitesse maximale (r/min)	Surcharge Multiples
S3-H37F (20A 3,7KW)(380V)	MY165-235C	3.7	7.8	23.5	1500/1800	2
S3-H55F (30A 5,5KW)(380V)	MY204-350C	5.5	13	35	1500/1800	2
S3-H75F (42A 7,5KW)(380V)	MY204-478C	7.5	17.8	47.8	1500/1800	2

Modèle et spécification	ZMYA-380-165L-15-60-3R7-RE2-B35-28J-KN	ZMYB-380-200L-15-60-5R5-RE2-B35-28J-KN	ZMYA-380-200L-15-60-7R5-RE2-B35-38J-KN
Tension (V)	380	380	380
Couple (Nm)	23.5	35	48
Puissance (KW)	3.7	5.5	7.5
Longueur de l'arbre (mm)	28	28	38
Vitesse nominale (r/min)	1500	1500	1500
Vitesse maximale (tr/min)	6000	6000	6000
Poids (kg)	23	40	50
Forme d'encodeur	2500-5V	2500-5V	2500-5V
Numéro de cadre	165L	200L	200L
Formulaire d'installation	Montage horizontal	Montage horizontal	Montage horizontal

Scénarios d'application

1. Domaine des machines-outils CNC

Convient aux fraiseuses CNC, aux centres d'usinage, aux centres de tournage, etc. Il permet des processus de haute-précision tels que le taraudage rigide et le filetage. Le contrôle complet en boucle fermée--garantit la précision du positionnement de la broche, répondant ainsi aux besoins de fraisage, de perçage et de taraudage de précision pour les composants métalliques.

2. Domaine des machines textiles

Utilisé pour l'entraînement des broches dans les cardes, les machines à filer, les machines à tisser, etc. Tirant parti de ses excellentes performances à basse vitesse -et de ses capacités d'accélération/décélération dynamique, il contrôle de manière stable la vitesse de la broche pendant l'enroulement du fil et le tissage du tissu, garantissant ainsi une qualité uniforme des tissus textiles.

3. Domaine des machines industrielles générales

Compatible avec les machines à bois (par exemple, les machines de gravure CNC), les machines d'impression (par exemple, les machines d'impression à bobine) et les machines d'emballage (par exemple, les machines d'emballage à grande vitesse -). Grâce au contrôle multi-mode de la vitesse, de la position et du couple, il répond à des exigences telles qu'un positionnement précis pour la gravure sur bois, un déroulement stable des bandes d'impression et un transport précis des matériaux d'emballage.

4. Domaine des équipements de traitement spéciaux
