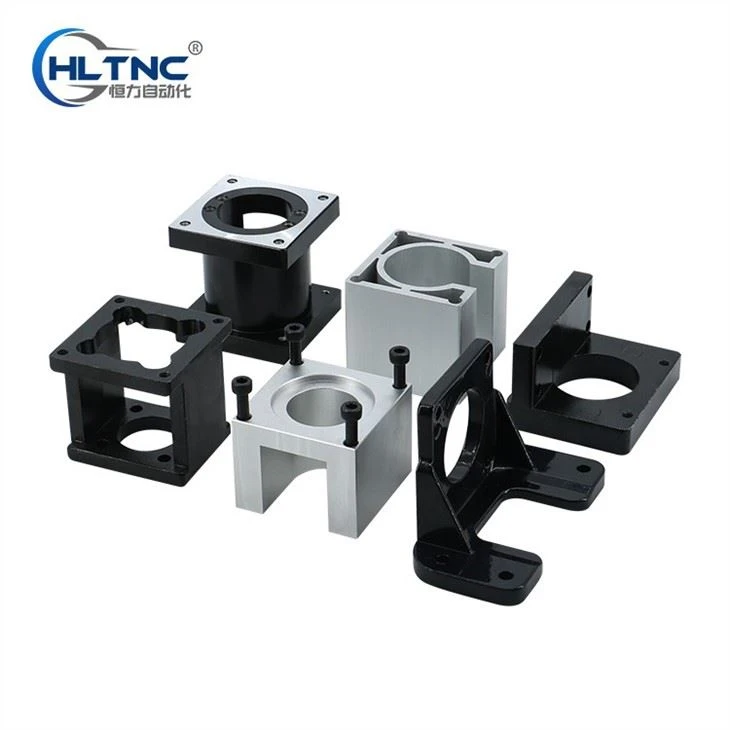

Support de moteur pas à pas

Présentation du produit

Le support moteur ou le support moteur est le châssis ou une partie de l'équipement électrique pour l'utilisation ou l'installation de l'équipement électrique

1. Il y a des trous de montage et des évidements réservés lorsque la base du moteur et le moteur sont jeunes, il est donc préférable de fournir le modèle ou la taille du moteur lors de la commande.

2. Lorsque le siège du moteur est connecté au support de vis, vous avez le choix entre un siège de support de vis correspondant au siège de transmission !

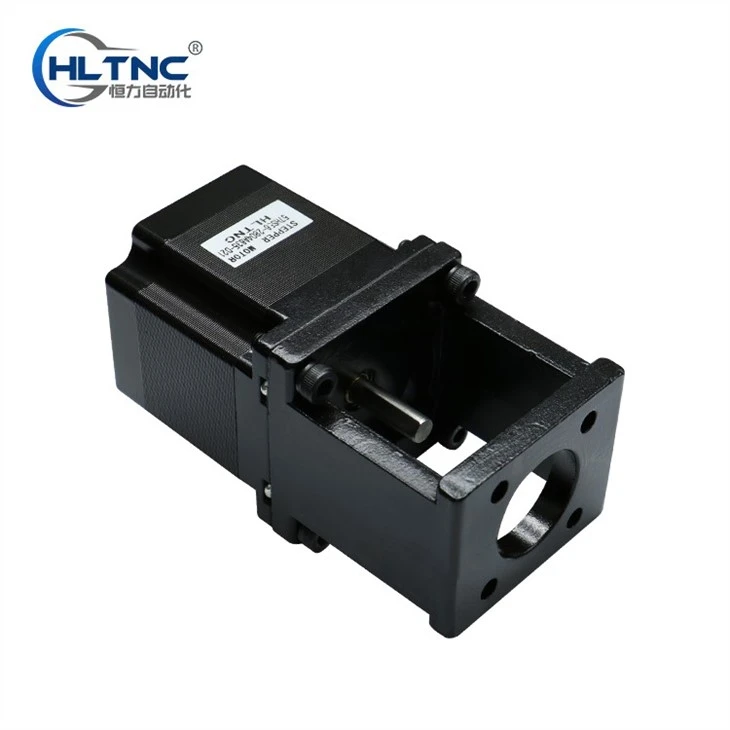

3. Un accouplement est nécessaire lors de la connexion de l'arbre du moteur et de l'arbre de la vis à billes.

Le siège moteur a changé la méthode de connexion traditionnelle en une méthode intégrée, avec une plus grande précision, une installation plus facile et une apparence plus belle.

La méthode de connexion traditionnelle est généralement composée d'un siège de support, d'un support moteur et d'un accouplement. Il faut beaucoup de temps pour ajuster la hauteur du centre et l'excentricité. Un réglage incorrect entraînera la rupture de l'arbre de la vis ou de l'accouplement.

Le siège du moteur est l'une des pièces importantes de la liaison motrice de la machine-outil à commande numérique. Il est utilisé en grande quantité et fait partie des petites pièces de type boîte. Par conséquent, la précision de fabrication de cette pièce est très élevée. La tolérance de trou au palier d'installation est H7. La verticalité de la surface d'installation du moteur ne doit pas dépasser 0.01, la tolérance de la bouche du moteur est h7, la coaxialité de l'axe de l'arbre du moteur à l'axe du le siège du roulement ne doit pas être supérieur à 0.02, et le faux-rond de l'axe du moteur de la face d'installation du moteur ne doit pas être supérieur à 0,01.

1. Installation simple : Équipé d'unités de support et de fixation standard, le moteur peut être facilement installé à l'aide de connecteurs.

2. Haute précision : la partie de montage de la vis à billes et du moteur est intégrée, et cette structure peut réduire efficacement l'erreur entre les deux axes.

3. Précision de positionnement élevée : l'intérieur de la pièce de raccordement est équipé d'un siège de support spécial pour la vis à billes (y compris les roulements à contact oblique diamétral), qui contrôle efficacement le pivotement axial de la vis.

4. Haute rigidité : la pièce de raccordement est fabriquée en acier au carbone moyen de haute qualité, avec une forte résistance aux chocs et une grande durabilité.

5. Précision d'usinage : l'écart de concentricité est de plus ou moins 0.01, et la verticalité de la face d'extrémité est de 0,01. L'écrou se déplace axialement le long de la vis mère pour entraîner la table de travail. Cette méthode de transmission est généralement utilisée dans les machines-outils à longue vis pour empêcher la vis-mère de vibrer et de se déformer en raison d'une rigidité insuffisante.

Application

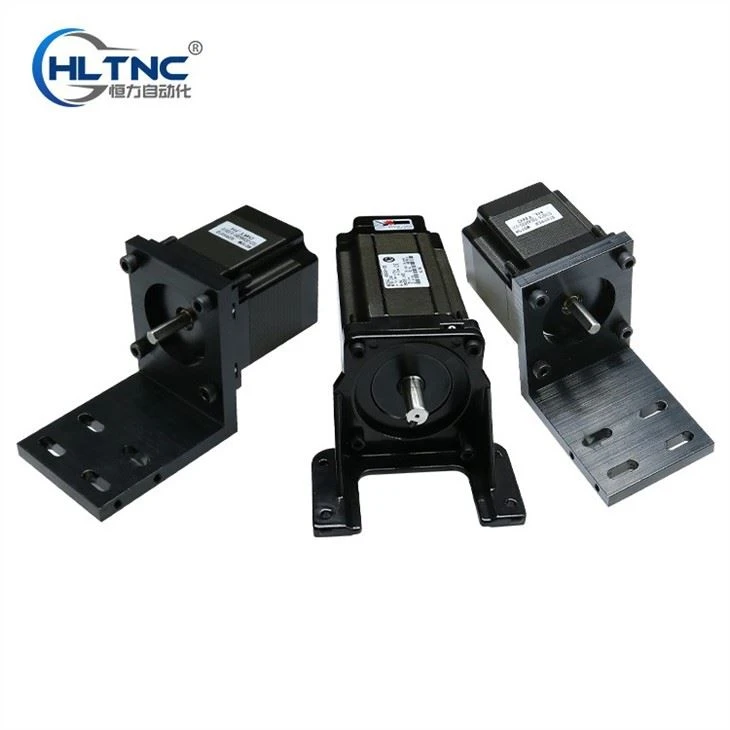

Convient pour moteur pas à pas, servomoteur, moteur triphasé, moteur biphasé

Les modèles de moteur incluent Nema17 nema23 nema24 nema32 nema34 nema42 nema52

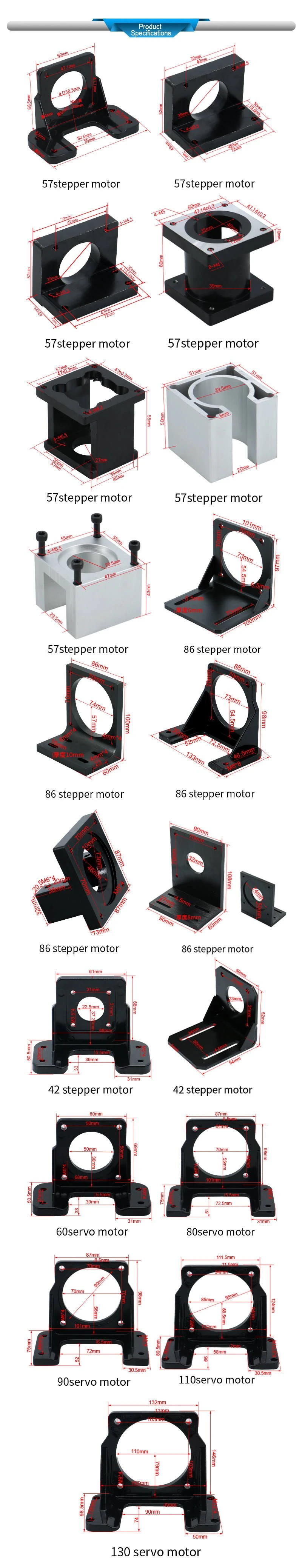

Spécification de produit
